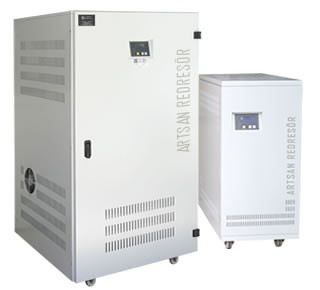

Trifaze Redresör (3 Faz Redresör)
Trifaze Redresörler 3 faz girişli tristör modüllü doğrultucu tipidir. Küçük ve orta boy işletmelerde kaliteli DC işaret için ideal çözümdür. İstenen Ripple (DC dalgalılık) seviyesine göre LC filtresi ilave edilebilir. istendiği durumda ve akü şarj amaçlı olarak ta kullanılmaktadır.
Çıkış işareti kalitesi için 6 pals, 12 pals ve 18 pals olarak üretilebilmektedir. 12 pals ve 18 pals uygulamaları sayesinde THD değeri düşürülür ayrıca cosQ değeri 0,9 lar mertebesinde tutulur.
2×16 LCD ekranı vasıtası ile, çıkış gerilimi, çıkış akımı, giriş gerilimi, frekans ve arıza durumu bilgileri takibi yapılabilmektedir. 100 adet geçmiş arıza bilgilerine ulaşılabilmektedir.
Mikroişlemci kontrollüdür. RS232, 0-10VDC veya 4-20 mA sinyal, modbus ve kuru kontak ile cihazın çalıma durumlarına dair kullanıcı bilgilendirilir. Akım ve gerilim ayar olanağına sahiptir.
Kesintisiz DC kaynak uygulamalarında akülü olarak kullanılabilmektedir. Akü düşük koruma ünitesi ile akünün deşarj sonuna kadar boşalması önlenerek koruma sağlanmış olur. Çıkış gerilim hassasiyetlerinin olduğu yerlerde dropper diyot kullanılarak çözüm üretilir.
Tekerlekleri sayesinde kolaylıkla taşınabilmektedir. Ayrıca, pano odalarına uygun sabitlemeleli, estetik bazalı modelleri mevcuttur. İzole trafolu ve tristörlü yapısıyla çok ağır şartlarda çalışmaya uygun olup arıza riski sıfıra yakındır. Garanti süresi 3 yıldır.
İlginizi Çekebilir
Benzer Ürünler
Öne Çıkan Ürünler
Trifaze Redresör Ürün Galerisi
Trifaze akü şarj redresörü fotoğraflarını büyütmek için tıklayınız.
Trifaze Redresör Genel Özellikler
- Giriş İzolasyon Trafosu
- L-C Filtre
- Mikroişlemci kontrollü
- Tristör- tristör Modül Yapı
- Soft start açılış
- 4X20 Satır LCD
- EMI filtre
- Equalizing şarj, Float şarj, Boost Şarj seçenekleri
- 6 pals, 12 pals, 18 pals seçenekleri (kaliteli DC işaret için)
- Akım kaynağı ve gerilim kaynağı olarak kullanabilme
- 12/24V/48V/110V/220V/500VDC üretim seçenekleri
- 10A – 1.000ADC aralığında üretim.
- Otomatik veya manuel şarj modları seçimi
- IU0U şarj karakteristiği
- Dropper diyot ile çıkış gerilim hassasiyeti
- Remote kontrol olanağı
- Şebeke kesilmesi durumunda aküyü izleme, akü düşük bilgisi ve koruması
KORUMALAR
- Aşırı Akım (elektronik)
- Kısa devre (elektronik)
- Yarıiletken Aşırı Isı
- Trafo aşırı ısı
- DC yüksek (elektronik)
- DC Düşük (elektronik)
- Şebeke yüksek (elektronik)
- Giriş sigortası
GÖSTERGELER
- 4×20 Satır LCD ekran
- Giriş gerilimi, Çıkış gerilimi, çıkış akımı, hata bilgileri takibi
- Gösterge dili seçimi (İngilizce, Türkçe)
- Ledli durum bildirimi
- Analog voltmetre ve Analog ampermetre ilave etme opsiyonu.
BAĞLANTILAR
- Giriş klemensi
- DC çıkış klemensi
| ARTSAN REDRESÖR ( RECTIFIER ) GENEL TEKNİK ÖZELLİKLERİ | |
| GİRİŞ | |
| Giriş Gerilimi | 220 V Yada 3×380 V AC |
| Giriş Frekansı | 50 Hz |
| Giriş Akımı | . |
| Giriş Toleransı | -%20, +%15 |
| Verim | > % 80 |
| Power factor | 0.8 < |
| ÇIKIŞ | |
| Çıkış Gerilimi | 12 V / 24 V / 48 V / 96 V / 110 V DC Seçenekleri |
| Çıkış Akımı | 15 A / 30 A / 50 A / 80 A / 100 A / 200 A/ 500 A Seçenekleri |
| Dinamik Cevap | %0 – % 100 Yük değişiminde maks. gerilim değişimi <%5 |
| Soft Start | 10 Sn. |
| Kontrol Tipi | PWM Kontrollü Tristör – Diyot Modül grubu |
| Tetikleme Frekansı | 3 kHz |
| Filtre | L-C Filtre |
| Ripple | 3% |
| GÖSTERGELER | |
| LCD | 2x 16 LCD gösterge ile çalışma durumu takibi |
| Butonlar | Butonlar yardımıyla menü takibi |
| Batarya Şarj Seviye Ledleri | ( %25, %50, %75, %100)* |
| Uyarı Ledleri | Giriş var, Çıkış var, Aşırı akım, Aşırı ısı, Akü düşük, Gerilim yüksek |
| KORUMALAR | |
| DC yüksek, DC düşük (batarya low.), aşırı ısı, aşırı akım, kısadevre, sigortalar, Toprak kaçak rölesi* | |
| GENEL | |
| Açma – Kapama | Pako Şalter |
| Montaj Tipi | Yere montaj, Duvara montaj, Tekerlekli* |
| Uyarı Kontakları | Opsiyonel |
| Recovery Diod | Standart |
| Bağlantı | Klemensler |
| Koruma Sınıfı | IP20 |
| Çalışma Sıcaklığı | 0 C ve 40 C , maksimum % 90 (yoğunlaşmamış) |
| Gürültü seviyesi | < 45 DBA |
| Soğutma | Fan veya Cebri |
| Cihaz rengi | RAL7035 |
Acil aydınlatma üniteleri
Telefon santralleri
Kontrol Cihazları
Alarm Sistemleri
Elektronik Test Cihazları
Radyo ve TV İstasyonları
Denizcilik Ekipmanları
Yangın ve Güvenlik Sistemleri
Galvaniz kaplama uygulamaları
